前言

对于PVE的核显直通对于不同的软件版本以及不同的硬件平台配置不尽相同，我也无法尝试验证每种组合下的配置情况，因此在这里给出我的配置环境以供大家参考：

CPU：Intel N100
ProxmoxVE：8.2.2
Linux kernel：6.8.4-2-pve

系统配置之前，检查下BIOS的这些功能是否正确开启（畅网N100/N305 默认开启）：

Intel VMX虚拟化技术（需要开启）
VT-d （需要开启）
SR-IOV （需要开启）
IOMMU （需要开启）
VMD setup menu （需要关闭）

开启IOMMU直通

Grub引导

Grub 是一个引导加载器，当电脑开机时，它会先被载入，然后GRUB 将负责加载操作系统。内核命令行需要放在变量GRUB_CMDLINE_LINUX_DEFAULT文件中 /etc/default/grub 中，打开这个文件进行如下修改：

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_acs_override=downstream i915.enable_guc=3 i915.max_vfs=7"

intel_iommu与intel_iommu=on：这会启用Intel 的IOMMU， IOMMU 是输入/输出内存管理单元，主要用于虚拟化情境，允许主机和虚拟机共享硬件资源；
i915.enable_guc=3与i915.max_vfs=7：Intel i915驱动所需（来源于所需的内核参数）；
video=vesafb:off与video=efifb:off：不加载 vesafb 是 veas设备 的 fb ，efifb 是指 uefi设备 的 fb ，在 PVE 7.3 之后版本用initcall_blacklist=sysfb_init 替代（来源于PVE 7.3 优化和显卡直通）；
pcie_acs_override=downstream：是为了将 iommu groups拆分，方便直通一些板载的设备（来源于加强硬件直通的功能）。这个参数可能在多个虚拟机使用同一PCIe设备时有所帮助，通常是在硬件层面上对虚拟机进行隔离；
video=efifb:off,vesafb:off：
- efifb:off：禁用efi启动的显示设备；
- vesafb:off：禁用legacy启动的显示设备。

Systemd-boot引导

对于随 ZFS 一起安装的 EFI 系统，将使用根文件系统 systemd-boot。所有其他部署都使用标准的 Grub 引导加载程序（这通常也适用于安装在 Debian 之上的系统）。systemd-boot 是一个轻量级的 EFI 引导加载程序。它直接从安装它的 EFI 服务分区（ESP）读取内核和 initrd 映像。从 ESP 直接加载内核的主要优点是，它不需要重新实现用于访问存储的驱动程序。内核命令行需要作为一行放在 /etc/kernel/cmdline 中，修改如下：

root=ZFS=rpool/ROOT/pve-1 boot=zfs intel_iommu=on iommu=pt i915.enable_guc=3 i915.max_vfs=7

要应用更改，请运行 proxmox-boot-tool 刷新，这会将其设置为loader/entries/proxmox-*.conf中所有配置文件的选项行。

# proxmox-boot-tool refresh
Running hook script 'proxmox-auto-removal'..
Running hook script 'zz-proxmox-boot'..
Re-executing '/etc/kernel/postinst.d/zz-proxmox-boot' in new private mount namespace..
Copying and configuring kernels on /dev/disk/by-uuid/AD4C-36C9
        Copying kernel and creating boot-entry for 6.8.4-2-pve
Copying and configuring kernels on /dev/disk/by-uuid/AD4C-A52A
        Copying kernel and creating boot-entry for 6.8.4-2-pve

验证配置

验证是否成功启用IOMMU：

# dmesg | grep -e DMAR -e IOMMU
[    0.012712] ACPI: DMAR 0x0000000073166000 000088 (v02 INTEL  EDK2     00000002      01000013)
[    0.012751] ACPI: Reserving DMAR table memory at [mem 0x73166000-0x73166087]
[    0.100058] DMAR: Host address width 39
[    0.100060] DMAR: DRHD base: 0x000000fed90000 flags: 0x0
[    0.100071] DMAR: dmar0: reg_base_addr fed90000 ver 4:0 cap 1c0000c40660462 ecap 29a00f0505e
[    0.100076] DMAR: DRHD base: 0x000000fed91000 flags: 0x1
[    0.100082] DMAR: dmar1: reg_base_addr fed91000 ver 5:0 cap d2008c40660462 ecap f050da
[    0.100086] DMAR: RMRR base: 0x0000007c000000 end: 0x000000803fffff
[    0.100091] DMAR-IR: IOAPIC id 2 under DRHD base  0xfed91000 IOMMU 1
[    0.100094] DMAR-IR: HPET id 0 under DRHD base 0xfed91000
[    0.100096] DMAR-IR: Queued invalidation will be enabled to support x2apic and Intr-remapping.
[    0.101901] DMAR-IR: Enabled IRQ remapping in x2apic mode
[    0.309007] pci 0000:00:02.0: DMAR: Skip IOMMU disabling for graphics
[    0.387940] DMAR: No ATSR found
[    0.387942] DMAR: No SATC found
[    0.387944] DMAR: IOMMU feature fl1gp_support inconsistent
[    0.387945] DMAR: IOMMU feature pgsel_inv inconsistent
[    0.387947] DMAR: IOMMU feature nwfs inconsistent
[    0.387949] DMAR: IOMMU feature dit inconsistent
[    0.387951] DMAR: IOMMU feature sc_support inconsistent
[    0.387952] DMAR: IOMMU feature dev_iotlb_support inconsistent
[    0.387954] DMAR: dmar0: Using Queued invalidation
[    0.387959] DMAR: dmar1: Using Queued invalidation
[    0.389786] DMAR: Intel(R) Virtualization Technology for Directed I/O

验证是否成功启用IOMMU中断重映射：

# dmesg | grep remapping
[    0.100096] DMAR-IR: Queued invalidation will be enabled to support x2apic and Intr-remapping.
[    0.101901] DMAR-IR: Enabled IRQ remapping in x2apic mode

如果失败或者没有，可能没有 启用IOMMU中断重映射 会导致无法直通，此时请参阅PVE直通显卡 & Intel SRIOV#开启IOMMU和硬件直通功能的第7点。

加载vifo内核模块

/etc/modules是Linux 系统中的一个配置文件，它用于列出在启动时应该自动载入的核心模组，这些模组通常是设备驱动或其他特殊功能的驱动，它们不是核心的固定部分，但可能是系统正常运行所需的。
当系统启动时，init 进程或相关的启动服务会读取/etc/modules文件，并使用modprobe命令来载入其中列出的每一个模组。
例如，如果你有一个特定的硬体设备，如某种无线网卡，它需要一个特定的驱动来运行，但这个驱动不是预设载入的。在这种情况下，你可以将该驱动的模组名称添加到/etc/modules 文件中，确保每次系统启动时它都会被载入。

打开/etc/modules加入如下内容：

vfio
vfio_iommu_type1
vfio_pci
# vfio_virqfd

vfio：这是VFIO（Virtual Function I/O）的主模组。 VFIO 是一种提供安全和模块化的方法来访问硬件的框架，通常用于虚拟化；
vfio_iommu_type1：这是VFIO 的IOMMU 驱动，它支持Type 1(I/O Virtualization)；
vfio_pci：这个模组是用于PCI/PCIe 设备的VFIO 驱动；
vfio_virqfd：这是一个支持VFIO 虚拟中断的模组（vfio_virqfd 在 Linux Kernel 6.2 以上版本中无需加载，来源于Proxmox#Kernel Modules）。

将这些模组添加到/etc/modules 会确保在系统启动时它们被载入，这通常在设置硬件虚拟化或特定的硬件直通（如GPU 直通到虚拟机）时是必要的。使得系统在必要时启用IOMMU转换，将iommu分组相关的内核模块启用，从而可以提高VM中未使用的PCIe设备的性能。

在完成如上修改后需要刷新 initramfs ，在 Proxmox VE 上，可以通过执行以下命令来完成：

# update-initramfs -u -k all

SR-IOV核显虚拟化

Intel SR-IOV vGPU是一种硬件虚拟化技术，它允许多个虚拟机共享单个物理GPU，而不会降低性能。SR-IOV定义了一种标准方法，通过将设备分区为多个虚拟功能来共享物理设备功能。每个虚拟功能直接分配给一个虚拟机，从而实现了接近本地性能的虚拟机。Intel Graphics SR-IOV是Intel的最新图形虚拟化技术，它允许多个虚拟机共享单个物理GPU，从而实现了在虚拟机中的GPU加速工作负载。

准备工作

添加Promox源：

# echo "deb http://download.proxmox.com/debian/pve bookworm pve-no-subscription" > /etc/apt/sources.list.d/pve.list apt update

若进行过内核版本升级，使用下面命令重新安装内核和内核头并切换，以避免虚拟化失败，若未升级过请忽略。

# apt install pve-kernel-$(uname -r)
# proxmox-boot-tool kernel pin $(uname -r)
# apt install pve-headers-$(uname -r)

安装构建工具：

# apt install build-* dkms

安装核显驱动

克隆Linux i915 驱动程序（dkms 模块）仓库到本地，然后执行命令如下：

# git clone https://github.com/strongtz/i915-sriov-dkms.git
# cd i915-sriov-dkms/
# dkms add .
Creating symlink /var/lib/dkms/i915-sriov-dkms/2024.09.21/source -> /usr/src/i915-sriov-dkms-2024.09.21
# dkms install -m i915-sriov-dkms -v $(cat VERSION) --force
Sign command: /lib/modules/6.8.4-2-pve/build/scripts/sign-file
Signing key: /var/lib/dkms/mok.key
Public certificate (MOK): /var/lib/dkms/mok.pub
Certificate or key are missing, generating self signed certificate for MOK...

Building module:
Cleaning build area...
make -j4 KERNELRELEASE=6.8.4-2-pve -C /lib/modules/6.8.4-2-pve/build M=/var/lib/dkms/i915-sriov-dkms/2024.09.21/build................................
Signing module /var/lib/dkms/i915-sriov-dkms/2024.09.21/build/i915.ko
Cleaning build area...

i915.ko:
Running module version sanity check.
 - Original module
 - Installation
   - Installing to /lib/modules/6.8.4-2-pve/updates/dkms/
depmod...

验证安装状态如下则为安装成功：

# dkms status
i915-sriov-dkms/2024.09.21, 6.8.4-2-pve, x86_64: installed

为了启用 VF，必须安装sysfsutils以设置sysfs属性：

# apt install sysfsutils

使用lspci | grep VGA查找 iGPU 所在的 PCIe 总线：

# lspci | grep VGA
00:02.0 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics]

添加VFs参数如下：

# echo "devices/pci0000:00/0000:00:02.0/sriov_numvfs = 3" > /etc/sysfs.conf

下面命令中sriov_numvfs = 3的3代表SRIOV核显数量，可自定义设定（N100建议最高3），最多设置7个设置为1个性能最强，如果设置为7个，那么每一个的性能只有14%。

安装i915驱动

在重启后并未按照预期的出现虚拟的显卡设备，查看dmesg信息如下：

# lspci | grep VGA
00:02.0 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics]
# dmesg | grep i915
               use xe.force_probe='46d1' and i915.force_probe='!46d1'
[    4.719154] i915: module verification failed: signature and/or required key missing - tainting kernel
[    5.051857] i915 0000:00:02.0: [drm] VT-d active for gfx access
[    5.051891] i915 0000:00:02.0: vgaarb: deactivate vga console
[    5.051952] i915 0000:00:02.0: [drm] Using Transparent Hugepages
[    5.052339] i915 0000:00:02.0: vgaarb: VGA decodes changed: olddecodes=io+mem,decodes=io+mem:owns=io+mem
[    5.053221] mei_hdcp 0000:00:16.0-b638ab7e-94e2-4ea2-a552-d1c54b627f04: bound 0000:00:02.0 (ops i915_hdcp_ops [i915])
[    5.063112] i915 0000:00:02.0: [drm] Finished loading DMC firmware i915/adlp_dmc.bin (v2.20)
[    5.066881] i915 0000:00:02.0: [drm] GT0: GuC firmware i915/adlp_guc_70.bin version 70.20.0
[    5.066892] i915 0000:00:02.0: [drm] GT0: HuC firmware i915/tgl_huc.bin version 7.9.3
[    5.071567] i915 0000:00:02.0: [drm] GT0: HuC: authenticated for all workloads!
[    5.072232] i915 0000:00:02.0: [drm] GT0: GUC: submission enabled
[    5.072235] i915 0000:00:02.0: [drm] GT0: GUC: SLPC enabled
[    5.072557] i915 0000:00:02.0: [drm] GuC RC: enabled
[    5.072603] i915 0000:00:02.0: [drm] *ERROR* GT0: GUC: mmio request 0x4100: failure 201/0
[    5.072607] i915 0000:00:02.0: [drm] *ERROR* GT0: Failed to retrieve hwconfig table: -ENOENT
[    5.073472] mei_pxp 0000:00:16.0-fbf6fcf1-96cf-4e2e-a6a6-1bab8cbe36b1: bound 0000:00:02.0 (ops i915_pxp_tee_component_ops [i915])
[    5.073653] i915 0000:00:02.0: [drm] Protected Xe Path (PXP) protected content support initialized
[    5.074657] [drm] Initialized i915 1.6.0 20201103 for 0000:00:02.0 on minor 0
[    5.077229] i915 0000:00:02.0: [drm] Cannot find any crtc or sizes
[    5.077232] snd_hda_intel 0000:00:1f.3: bound 0000:00:02.0 (ops i915_audio_component_bind_ops [i915])
[    5.077732] i915 0000:00:02.0: [drm] Cannot find any crtc or sizes
[    5.078040] i915 0000:00:02.0: [drm] Cannot find any crtc or sizes

Debian中的backports存储库是一个额外的软件源，它包含了针对最新Debian稳定版本的软件包的更新版本。这些软件包经过测试，可以安全地在当前稳定版本上运行，但可能会包含新功能或修复了一些bug。backports存储库允许用户在不升级整个操作系统的情况下，使用最新的软件包。

尝试安装英特尔向后兼容显卡驱动程序 (intel-gpu-i915-backports)：

# apt install flex bison # 安装依赖
# wget https://github.com/moetayuko/intel-gpu-i915-backports/releases/download/I915MT65-24.1.19-4/intel-i915-dkms_1.24.1.19.240119.1.nodrm+i4-1_all.deb # 下载发布页最新软件包
# sudo dpkg -i intel-i915-dkms_1.24.1.19.240119.1.nodrm+i4-1_all.deb # 安装软件包

配置验证

完成上述的所有配置后重启系统，验证SR-IOV过程如下，可以看到已经成功多出3个SR-IOV显卡设备：

# dmesg | grep i915
[    0.000000] Command line: initrd=\EFI\proxmox\6.8.4-2-pve\initrd.img-6.8.4-2-pve root=ZFS=rpool/ROOT/pve-1 boot=zfs intel_iommu=on iommu=pt i915.enable_guc=3 i915.max_vfs=7
[    0.040311] Kernel command line: initrd=\EFI\proxmox\6.8.4-2-pve\initrd.img-6.8.4-2-pve root=ZFS=rpool/ROOT/pve-1 boot=zfs intel_iommu=on iommu=pt i915.enable_guc=3 i915.max_vfs=7
               use xe.force_probe='46d1' and i915.force_probe='!46d1'
[    4.806867] i915_compat: module verification failed: signature and/or required key missing - tainting kernel
[    5.230381] i915 0000:00:02.0: Running in SR-IOV PF mode
[    5.231451] i915 0000:00:02.0: [drm] VT-d active for gfx access
[    5.243440] i915 0000:00:02.0: vgaarb: deactivate vga console
[    5.243530] i915 0000:00:02.0: [drm] Using Transparent Hugepages
[    5.244051] i915 0000:00:02.0: vgaarb: VGA decodes changed: olddecodes=io+mem,decodes=io+mem:owns=io+mem
[    5.244971] mei_hdcp 0000:00:16.0-b638ab7e-94e2-4ea2-a552-d1c54b627f04: bound 0000:00:02.0 (ops i915_hdcp_ops [i915])
[    5.257331] i915 0000:00:02.0: [drm] Finished loading DMC firmware i915/adlp_dmc.bin (v2.20)
[    5.261143] i915 0000:00:02.0: [drm] GT0: GuC firmware i915/tgl_guc_70.bin version 70.20.0
[    5.261154] i915 0000:00:02.0: [drm] GT0: HuC firmware i915/tgl_huc.bin version 7.9.3
[    5.265949] i915 0000:00:02.0: [drm] GT0: HuC: authenticated for all workloads
[    5.266619] i915 0000:00:02.0: [drm] GT0: GUC: submission enabled
[    5.266623] i915 0000:00:02.0: [drm] GT0: GUC: SLPC enabled
[    5.266964] i915 0000:00:02.0: [drm] GT0: GUC: RC enabled
[    5.290361] [drm] Initialized i915 1.6.0 20201103 for 0000:00:02.0 on minor 1
[    5.292354] i915 display info: display version: 13
[    5.292357] i915 display info: cursor_needs_physical: no
[    5.292359] i915 display info: has_cdclk_crawl: yes
[    5.292360] i915 display info: has_cdclk_squash: no
[    5.292360] i915 display info: has_ddi: yes
[    5.292361] i915 display info: has_dp_mst: yes
[    5.292362] i915 display info: has_dsb: yes
[    5.292363] i915 display info: has_fpga_dbg: yes
[    5.292364] i915 display info: has_gmch: no
[    5.292364] i915 display info: has_hotplug: yes
[    5.292365] i915 display info: has_hti: no
[    5.292366] i915 display info: has_ipc: yes
[    5.292366] i915 display info: has_overlay: no
[    5.292367] i915 display info: has_psr: yes
[    5.292368] i915 display info: has_psr_hw_tracking: no
[    5.292369] i915 display info: overlay_needs_physical: no
[    5.292370] i915 display info: supports_tv: no
[    5.292370] i915 display info: has_hdcp: yes
[    5.292371] i915 display info: has_dmc: yes
[    5.292372] i915 display info: has_dsc: yes
[    5.292517] i915 0000:00:02.0: 7 VFs could be associated with this PF
[    5.319402] snd_hda_intel 0000:00:1f.3: bound 0000:00:02.0 (ops i915_audio_component_bind_ops [i915])
[    5.320151] fbcon: i915drmfb (fb0) is primary device
[    5.391253] i915 0000:00:02.0: [drm] fb0: i915drmfb frame buffer device
[    6.601864] i915 0000:00:02.0: vgaarb: VGA decodes changed: olddecodes=io+mem,decodes=none:owns=io+mem
               use xe.force_probe='46d1' and i915.force_probe='!46d1'
[    6.603816] i915 0000:00:02.1: enabling device (0000 -> 0002)
[    6.604200] i915 0000:00:02.1: Running in SR-IOV VF mode
[    6.604959] i915 0000:00:02.1: [drm] GT0: GUC: interface version 0.1.9.0
[    6.605913] i915 0000:00:02.1: [drm] VT-d active for gfx access
[    6.606250] i915 0000:00:02.1: [drm] Using Transparent Hugepages
[    6.606811] i915 0000:00:02.1: [drm] GT0: GUC: interface version 0.1.9.0
[    6.607654] i915 0000:00:02.1: [drm] GT0: GUC: interface version 0.1.9.0
[    6.608908] i915 0000:00:02.1: GuC firmware PRELOADED version 0.0 submission:SR-IOV VF
[    6.609193] i915 0000:00:02.1: HuC firmware PRELOADED
[    6.611864] i915 0000:00:02.1: [drm] PMU not supported for this GPU.
[    6.612296] [drm] Initialized i915 1.6.0 20201103 for 0000:00:02.1 on minor 0
[    6.614634] i915 0000:00:02.0: vgaarb: VGA decodes changed: olddecodes=none,decodes=none:owns=io+mem
[    6.614918] i915 0000:00:02.1: vgaarb: VGA decodes changed: olddecodes=io+mem,decodes=none:owns=none
               use xe.force_probe='46d1' and i915.force_probe='!46d1'
[    6.616734] i915 0000:00:02.2: enabling device (0000 -> 0002)
[    6.617082] i915 0000:00:02.2: Running in SR-IOV VF mode
[    6.617873] i915 0000:00:02.2: [drm] GT0: GUC: interface version 0.1.9.0
[    6.618508] i915 0000:00:02.2: [drm] VT-d active for gfx access
[    6.618822] i915 0000:00:02.2: [drm] Using Transparent Hugepages
[    6.619502] i915 0000:00:02.2: [drm] GT0: GUC: interface version 0.1.9.0
[    6.620161] i915 0000:00:02.2: [drm] GT0: GUC: interface version 0.1.9.0
[    6.620815] i915 0000:00:02.2: GuC firmware PRELOADED version 0.0 submission:SR-IOV VF
[    6.621093] i915 0000:00:02.2: HuC firmware PRELOADED
[    6.623685] i915 0000:00:02.2: [drm] PMU not supported for this GPU.
[    6.624056] [drm] Initialized i915 1.6.0 20201103 for 0000:00:02.2 on minor 2
[    6.626106] i915 0000:00:02.0: vgaarb: VGA decodes changed: olddecodes=none,decodes=none:owns=io+mem
[    6.626384] i915 0000:00:02.1: vgaarb: VGA decodes changed: olddecodes=none,decodes=none:owns=none
[    6.626658] i915 0000:00:02.2: vgaarb: VGA decodes changed: olddecodes=io+mem,decodes=none:owns=none
               use xe.force_probe='46d1' and i915.force_probe='!46d1'
[    6.628452] i915 0000:00:02.3: enabling device (0000 -> 0002)
[    6.628776] i915 0000:00:02.3: Running in SR-IOV VF mode
[    6.629360] i915 0000:00:02.3: [drm] GT0: GUC: interface version 0.1.9.0
[    6.629976] i915 0000:00:02.3: [drm] VT-d active for gfx access
[    6.630291] i915 0000:00:02.3: [drm] Using Transparent Hugepages
[    6.630960] i915 0000:00:02.3: [drm] GT0: GUC: interface version 0.1.9.0
[    6.631664] i915 0000:00:02.3: [drm] GT0: GUC: interface version 0.1.9.0
[    6.632523] i915 0000:00:02.3: GuC firmware PRELOADED version 0.0 submission:SR-IOV VF
[    6.632766] i915 0000:00:02.3: HuC firmware PRELOADED
[    6.634466] i915 0000:00:02.3: [drm] PMU not supported for this GPU.
[    6.634899] [drm] Initialized i915 1.6.0 20201103 for 0000:00:02.3 on minor 3
[    6.635409] i915 0000:00:02.0: Enabled 3 VFs
# lspci | grep VGA
00:02.0 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics]
00:02.1 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics]
00:02.2 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics]
00:02.3 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics]

配置虚拟机

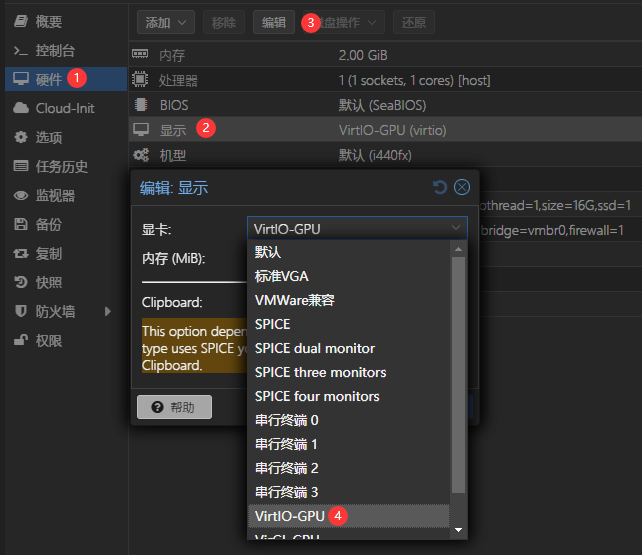

完成显卡的SR-IOV配置后我们需要将虚拟出来的显卡添加到虚拟机中，首先需要将虚拟机显示设为无或者VirtIO-GPU（这里我设置为无时无法启动虚拟机）。

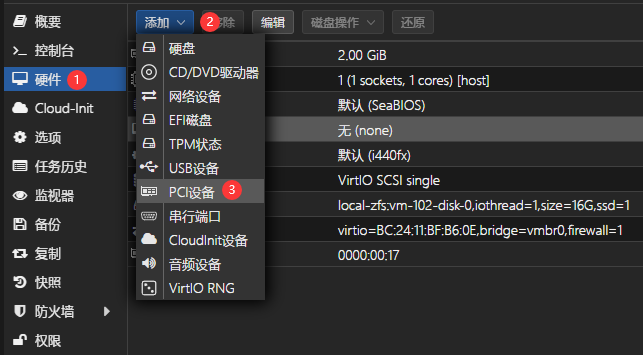

然后为虚拟机添加PCI设备。

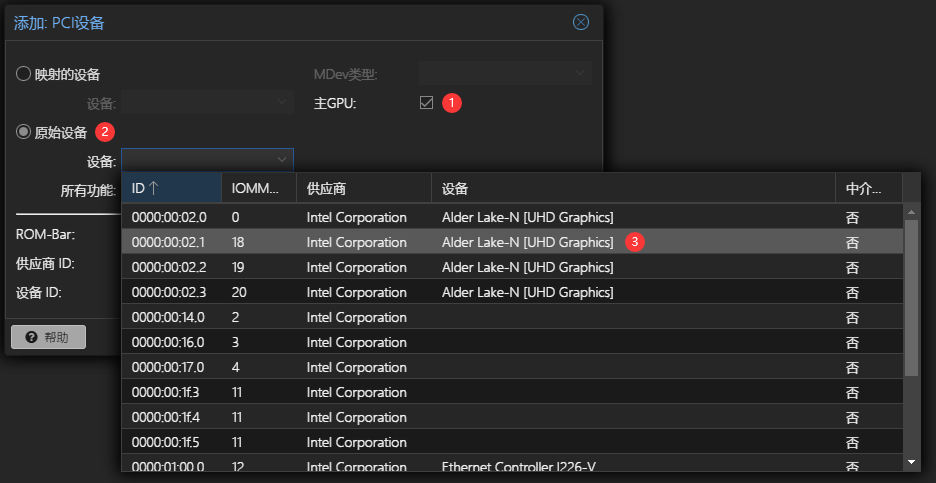

这里需要注意的是不要选择0000:00:02.0设备（其他比如0000:00:02.1，0000:00:02.2都是可以的），以及不要勾All Functions（All Functions会将的VF都会被分配到一个虚拟机中），安装Win虚拟机时需要勾选主GPU选项，才能正确安装核显驱动，其他虚拟机按需勾选。

完成配置后启动虚拟机，进入命令行后使用lspci确认是否正确的完成显卡直通，直通前后对比如下：

# 配置直通前
00:02.0 VGA compatible controller: Device 1234:1111 (rev 02)
# 配置直通后
00:02.0 VGA compatible controller: Red Hat, Inc. Virtio 1.0 GPU (rev 01)

前言
